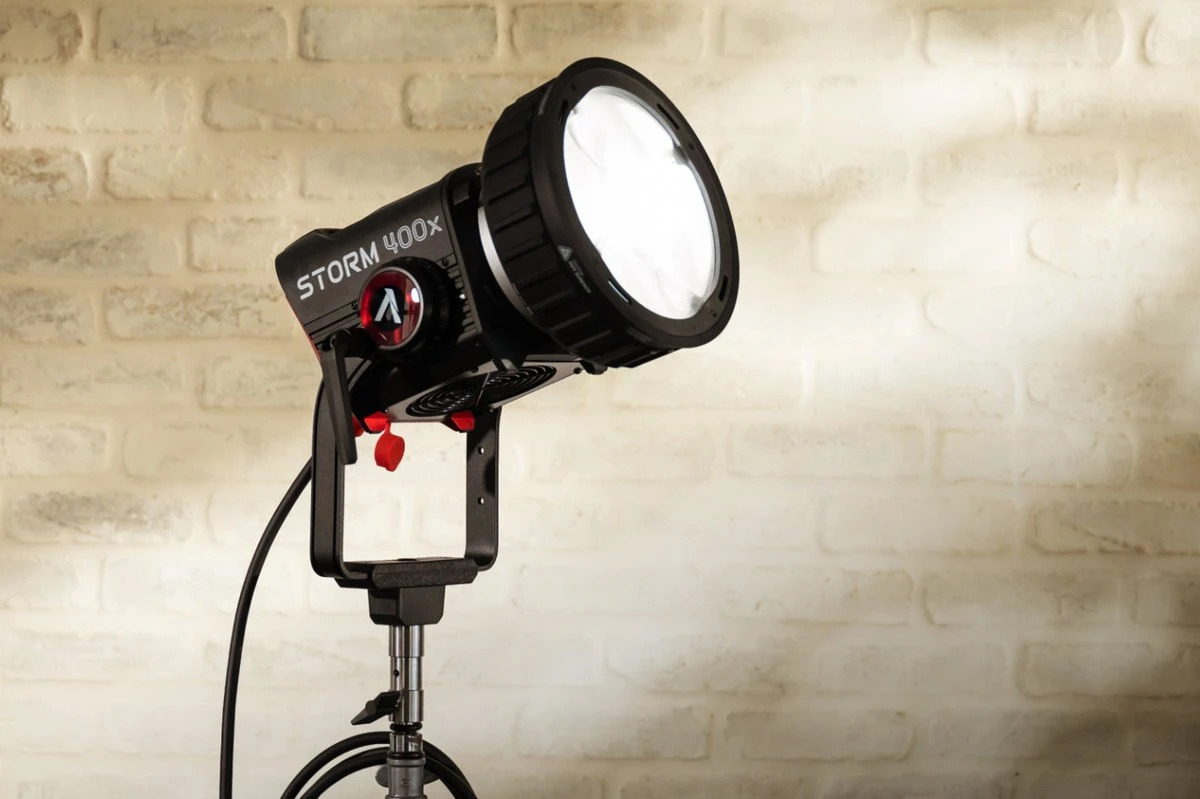

Світлодіодний моноблок Aputure STORM 400x формує спрямований світловий малюнок кінематографічного стилю нуар лише за умови встановлення спеціалізованої оптичної насадки з якісним фокусуванням. Висока щільність емітера в поєднанні з оптикою концентрує світловий потік і створює різко окреслені тіні без подвійних контурів. Для жанрового кьяроскуро такий тандем замінює важкі дугові прилади минулих десятиліть.
Специфіка нуарної естетики полягає в домінуванні глибоких тіней над світлими ділянками кадру. Жорсткий контровий промінь повинен відокремлювати темний силует персонажа від неосвітленого тла павільйону без паразитного підсвічування сусідніх площин. Використання класичних рефлекторів не дає необхідного рівня контролю, оскільки широкий кут розсіювання засвічує темні ділянки декорації.
Фотометрична поведінка сфокусованого променя на контрових кутах
Оптична лінза Aputure CF7 Fresnel у положенні вузького променя підсилює яскравість світлодіодного джерела на оптичній осі в 7.8 раза. На дистанції 1 м прилад генерує 236 700 люкс, що дозволяє створювати насичений світловий акцент крізь задимлений павільйон або відбивати пучок від дзеркальних поверхонь.
Зі збільшенням робочої відстані до 3 м показник освітленості на куті 15° Spot становить 23 260 люкс, а на 5 м досягає 8 230 люкс. Працює закон обернених квадратів. Проте оптична система зміщує уявну точку випромінювання за корпус приладу. Завдяки цьому відносна зміна дистанції до актора значно менше знижує видиму яскравість контуру під час його руху по мізансцені.
Переведення фокусувального кільця в положення 40° Flood зменшує світловий потік до 53 900 люкс на 1 м і 6 380 люкс на 3 м. Для порівняння, штатний рефлектор із кутом 35° демонструє 65 400 люкс на 1 м, але не формує монолітний світловий стовп із різкими межами зрізу. Відкритий світлодіодний чіпсет без модифікаторів видає лише 27 350 люкс на 1 м.
Надмірна інтенсивність центральної плями на близьких дистанціях вимагає точного юстування димера.
Чи утримує байонет важку оптику без зміщення осі?
Поворотне стопорне кільце ProLock Locking Bowens Mount повністю блокує радіальний і поздовжній люфт важких модифікаторів. Конструкція притискає фланець насадки до посадкової площини корпусу за допомогою внутрішнього затискного ексцентрика, виключаючи температурне провисання оптичної осі під час тривалих змін.
Маса лінзи CF7 без шторок становить 1.35 кг, а в повному зборі з 8-пелюстковими металевими шторками вага навантаження сягає 2.30 кг. На стандартному пружному байонеті Bowens S-Type такий важіль призводить до мікрозміщення оптичних центрів відносно діодної матриці. Внаслідок цього на проекційній площині з’являється нерівномірність освітлення або деградація центральної точки.
Надійність фіксації має вирішальне значення при встановленні світла на виносних стрілах журавлів над головами акторів. Фірмовий замок виключає самовільне провертання насадки. Студійний моноблок Aputure Storm 400x у повній комплектації з блоком керування, кабелями та кейсом станом на вересень 2026 року має вартість 45 985 грн.
Блок керування монтується на стійку C-Stand за допомогою швидкознімного затискача Lightning Clamp.
Геометрія кьяроскуро: який модифікатор точніше відсікає світловий потік?
Класичний світлотіньовий малюнок нуару вимагає формування вузьких світлових смуг, що імітують світло крізь жалюзі, віконні рами чи дверні щілини. Для вирішення цього завдання оптичні модифікатори оснащуються профільованими шторками, здатними зрізати промінь без появи кольорової облямівки на межі тіні.
| Параметр | Aputure CF7 Fresnel (для STORM 400x) | Nanlite FL-20G (для серій Forza / Bowens) |
|---|---|---|
| Діаметр фронтальної лінзи | 7 дюймів (17.8 см) | 9.45 дюйма (24.0 см) |
| Діапазон кутів розсіювання | 15° – 40° | 10° – 45° |
| Оптична система | Подвійна система фокусування з кількома лінзовими елементами | Традиційна скляна лінза Френеля з рухомим тубусом |
| Байонетне кріплення | ProLock Locking Bowens Mount | Стандартний Bowens S-Type |
| Вага лінзи (без шторок) | 1.35 кг (2.98 lb) | 1.68 кг (3.70 lb) |
| Вага шторок (Barn Doors) | 0.95 кг (2.09 lb) | 0.95 кг (2.09 lb) |
| Конструкція шторок | 8-пелюсткові металеві шторки з додатковими прапорцями | 8-пелюсткові металеві шторки з кліпсовим замком |
| Комплектний кейс | Захисний жорсткий кейс для лінзи та шторок (вага 1.39 кг) | М’який транспортувальний кофр |
| Ціна та комплектація | 8 365 грн — комплект з лінзою, 8-пелюстковими шторками та кейсом | від 6 184 грн до 6 712 грн — комплект з лінзою, шторками та кофром |

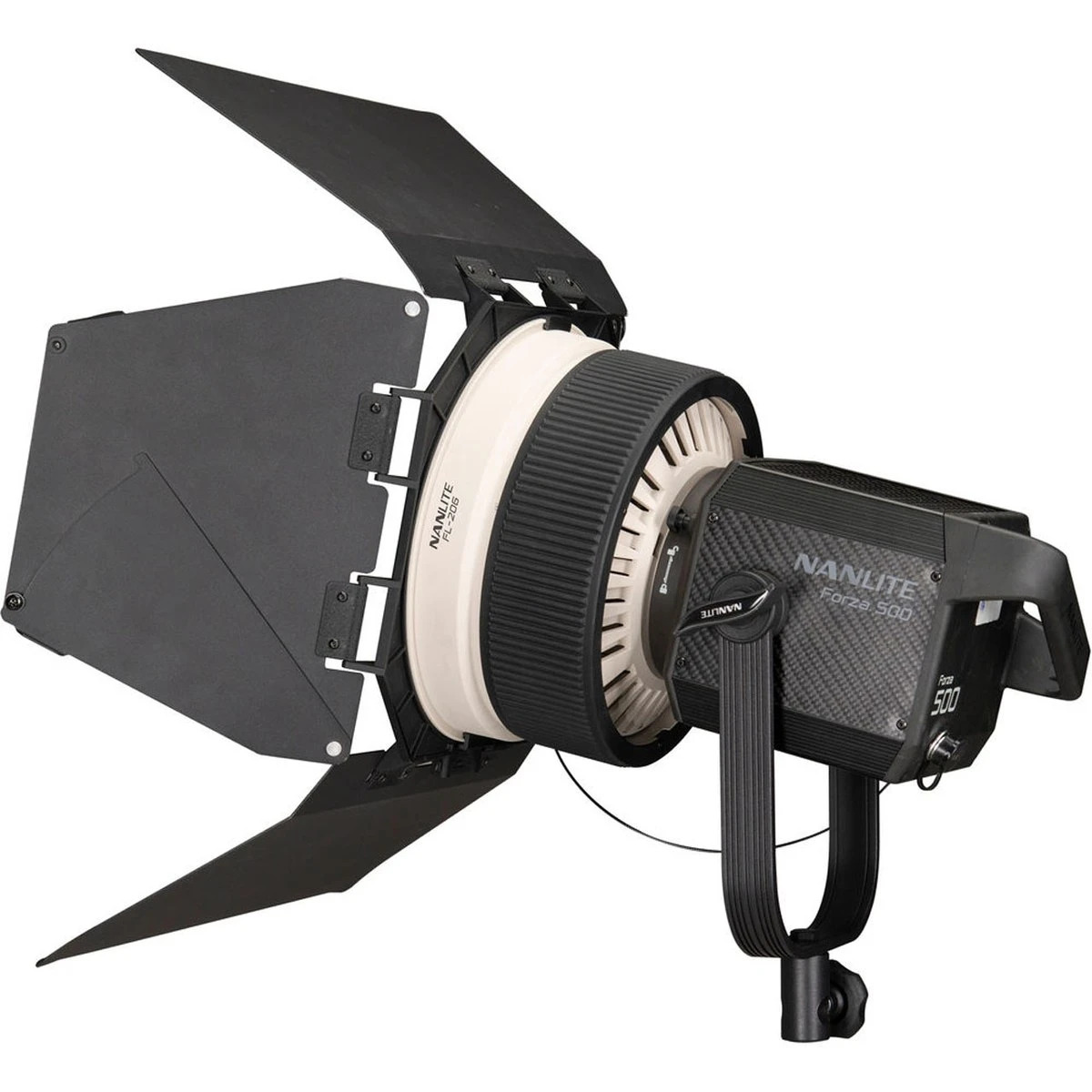

Різниця в оптичних схемах безпосередньо впливає на геометрію пучка. Модель Nanlite FL-20G забезпечує ширший діапазон зумування від 10° до 45° за рахунок масивного 24-сантиметрового скла. Однак у зборі вона важить 2.1 кг і створює серйозний крутний момент на кріпленні ліри.

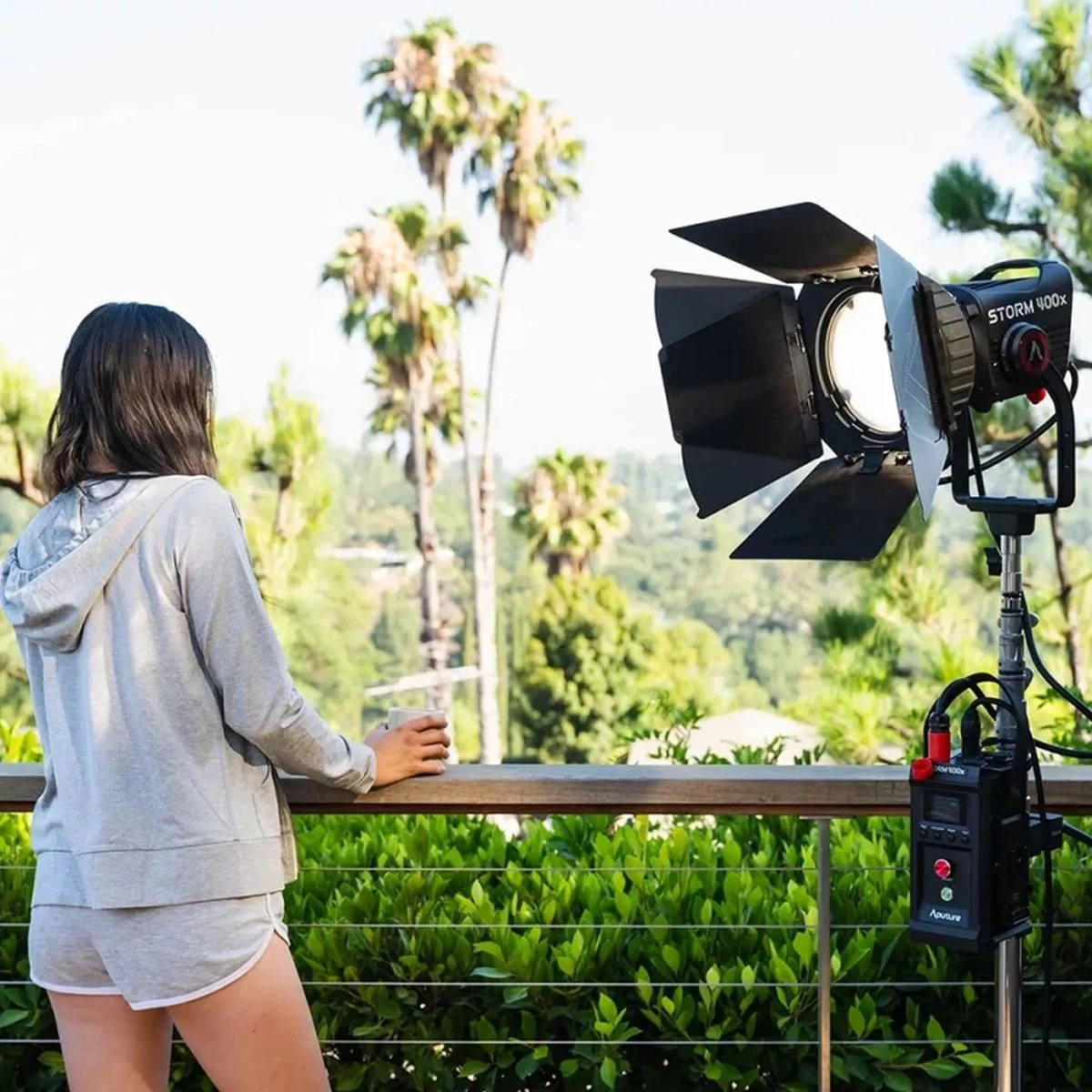

Шторки з додатковими прапорцями для малювання смуг
Вісьмох пелюсток шторок CF7 достатньо для повного перекриття пучка під гострими кутами без утворення паразитних просвітів. Додаткові відкидні прапорці дозволяють кадрувати світловий потік до вузької горизонтальної смуги, відтинаючи бічні відблиски від стін та об’єктива камери.
Конструкція дозволяє відсікати потік подібно до класичних дугових кінопрожекторів HMI. Це дозволяє акцентувати лише очі актора в темному просторі сцени.
Оптична узгодженість лінзи під геометрію чіпсета
Встановлення сторонніх лінз Френеля на нестандартні матриці часто призводить до появи темної плями у центрі світлового кола через невідповідність фокальної відстані. Оптична насадка Aputure CF7 Fresnel ціною 8 365 грн спроектована з подвійною системою лінз саме під геометрію діодного блоку BLAIR для отримання абсолютно рівномірного поля.
Габарити насадки в транспортному стані становлять 22.4 x 10.5 см.
Стійкість всепогодного корпусу моноблока під час роботи зі штучним дощем і парою
Створення характерної нуарної атмосфери нічного міста нерідко супроводжується використанням димогенераторів, пароконцентратів та поливальних установок для імітації мокрого асфальту. Захист за стандартом IP65 охоплює освітлювальну головку, блок живлення та герметичні кабельні роз’єми, гарантуючи безперебійну роботу під прямими водяними струменями.

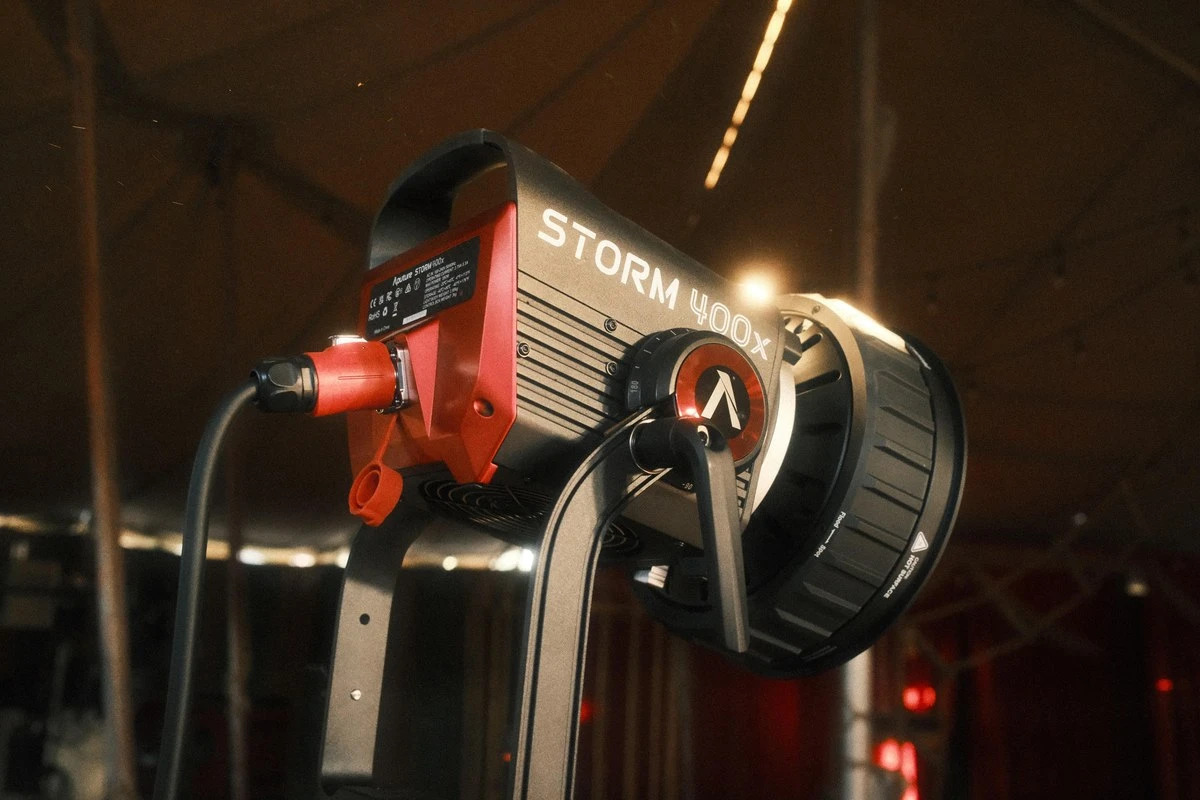

П’ятичіповий випромінювач BLAIR (Blue, Lime, Amber, Indigo, Red) охоплює понад 70% колірного простору Rec. 2020 та підтримує регулювання температури в діапазоні від 2500K до 10000K. Повне налаштування зміщення Green/Magenta за стандартом ASC MITC усуває неприємні колірні домішки на шкірі. Індекси передачі кольору CRI ≥95, TLCI ≥95, SSI Tungsten 87 та SSI Daylight 85 зберігають плавність градієнтів у глибоких тінях.
Вихідна потужність джерела становить 400 Вт, тоді як максимальне споживання з мережі сягає 500 Вт. Живлення вимагає батарей V-Mount із високим струмом. Керування параметрами реалізовано через бездротовий модуль LumenRadio CRMX, протокол Sidus Link або дротовий пульт DMX512 на 512 адрес.
Для підключення головки до баласту використовується захищений кабель довжиною 3 м.
